ELEKTRONİK TASARIM STÜDYOSU

Fikrinizi çalışan bir elektronik tasarıma dönüştürelim.

Şematikten PCB yerleşimine, gömülü yazılımdan prototipe: donanım projelerinin teknik parçalarını bir araya getiriyoruz.

Projenizi anlatın Çalışmaları inceleyin

PCB tasarımı, gömülü sistemler ve bağlantılı cihazlar üzerine çalışmalar.

PORTFÖYDEN BİR ÇALIŞMA01 / 05

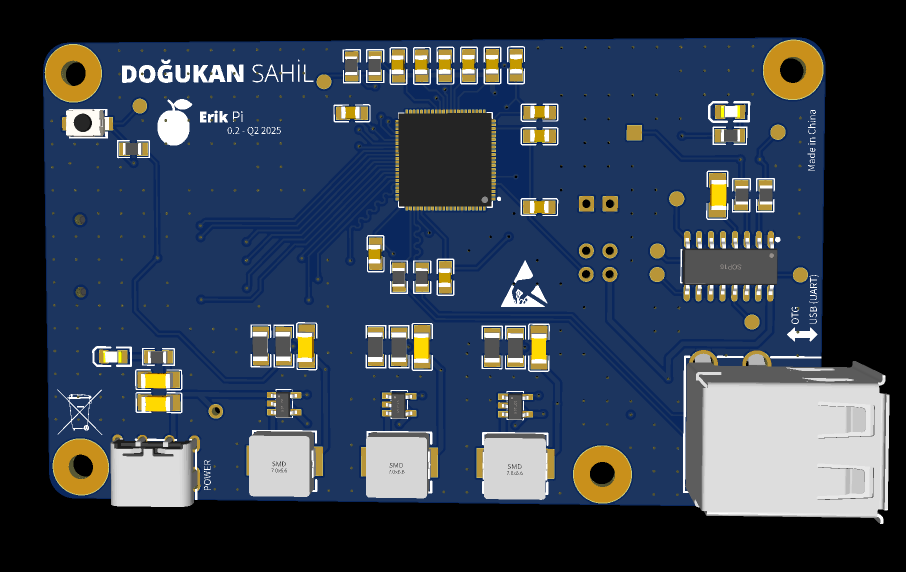

Erik Pi tek kart bilgisayar PCB tasarımının önden görünümü

Erik PiLinux tabanlı kart çalışması

◈ Şematik + PCB

⌘ Gömülü sistem

Fikirden prototipeŞematik tasarımPCB yerleşimiGömülü yazılımKablosuz bağlantı

01 / HİZMETLER

Elektroniğin her katmanında
düşünülmüş çözümler.

İhtiyaca göre tek bir tasarım adımında ya da donanım ve yazılımın birlikte ele alındığı bir projede çalışabiliriz.

Şematik ve PCB tasarımı

Bileşen seçimi, devre şeması, kart yerleşimi ve üretime aktarılabilecek tasarım dosyaları.

Hizmeti keşfet 02

Gömülü yazılım

Mikrodenetleyici tabanlı cihazlar için çevre birimleri, haberleşme ve uygulama mantığı.

Hizmeti keşfet 03

IoT ve prototipleme

Kablosuz bağlantı, sensör verisi ve fiziksel donanımı buluşturan test edilebilir prototipler.

Hizmeti keşfet

02 / SEÇİLİ ÇALIŞMALAR

Fikirler, kartlar,
gerçek tasarım kararları.

Farklı kullanım alanları için hazırlanmış kart tasarımlarından örnekler. Görseller tasarım çalışmalarını gösterir; her projenin kapsamı ayrıca değerlendirilir.

GÖMÜLÜ SİSTEM · PCB

Erik Pi

Linux tabanlı bir kart için bileşen yerleşimi ve bağlantıların aynı form üzerinde ele alındığı tasarım çalışması.

Kart yerleşimi / bağlantı arayüzleri

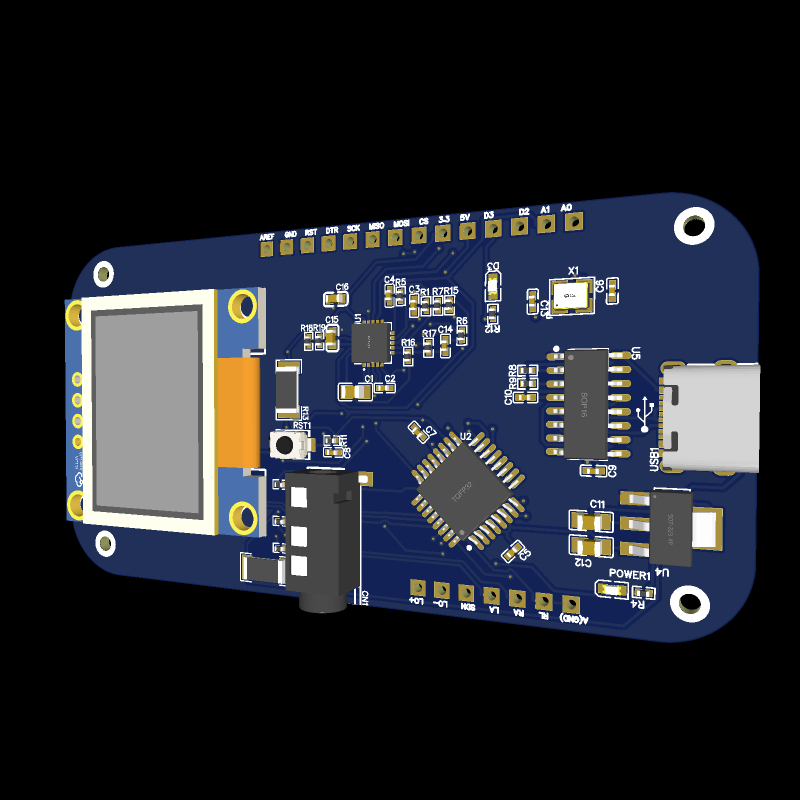

SENSÖR · PCB

EKG izleme prototipi

AD8232 tabanlı sinyal izleme fikri için ekran ve bağlantı arayüzlerini birleştiren kart tasarımı.

Prototip tasarım çalışması

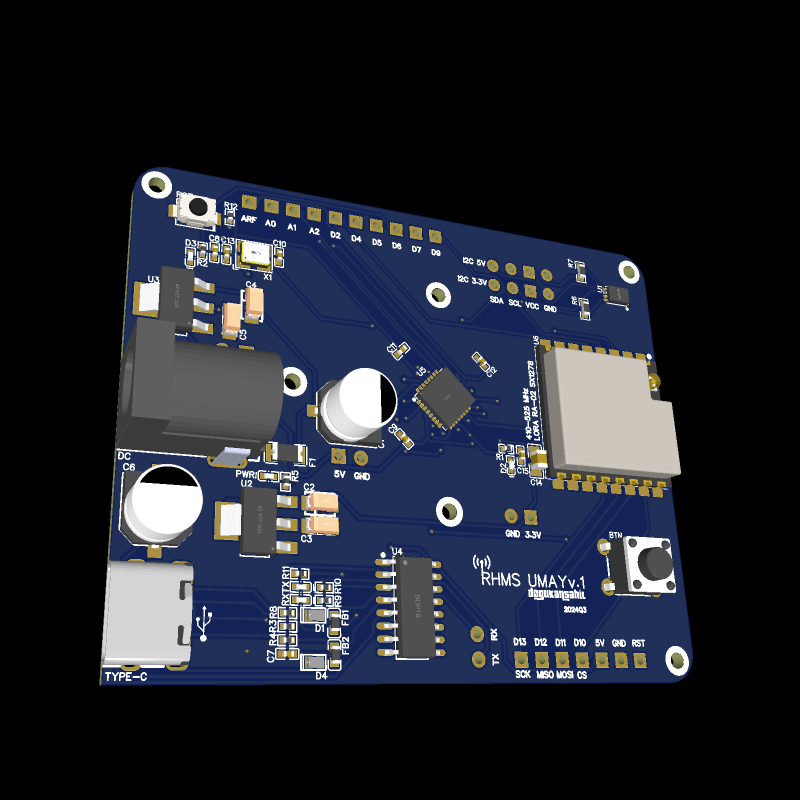

Mikrodenetleyici ve LoRa modülü içeren geliştirme kartı

KABLOSUZ İLETİŞİM · PCB

LoRa geliştirme kartı

Mikrodenetleyici ile LoRa modülünü bir araya getiren, geliştirme ve deneme amaçlı kart düzeni.

Modül entegrasyonu / kart yerleşimi

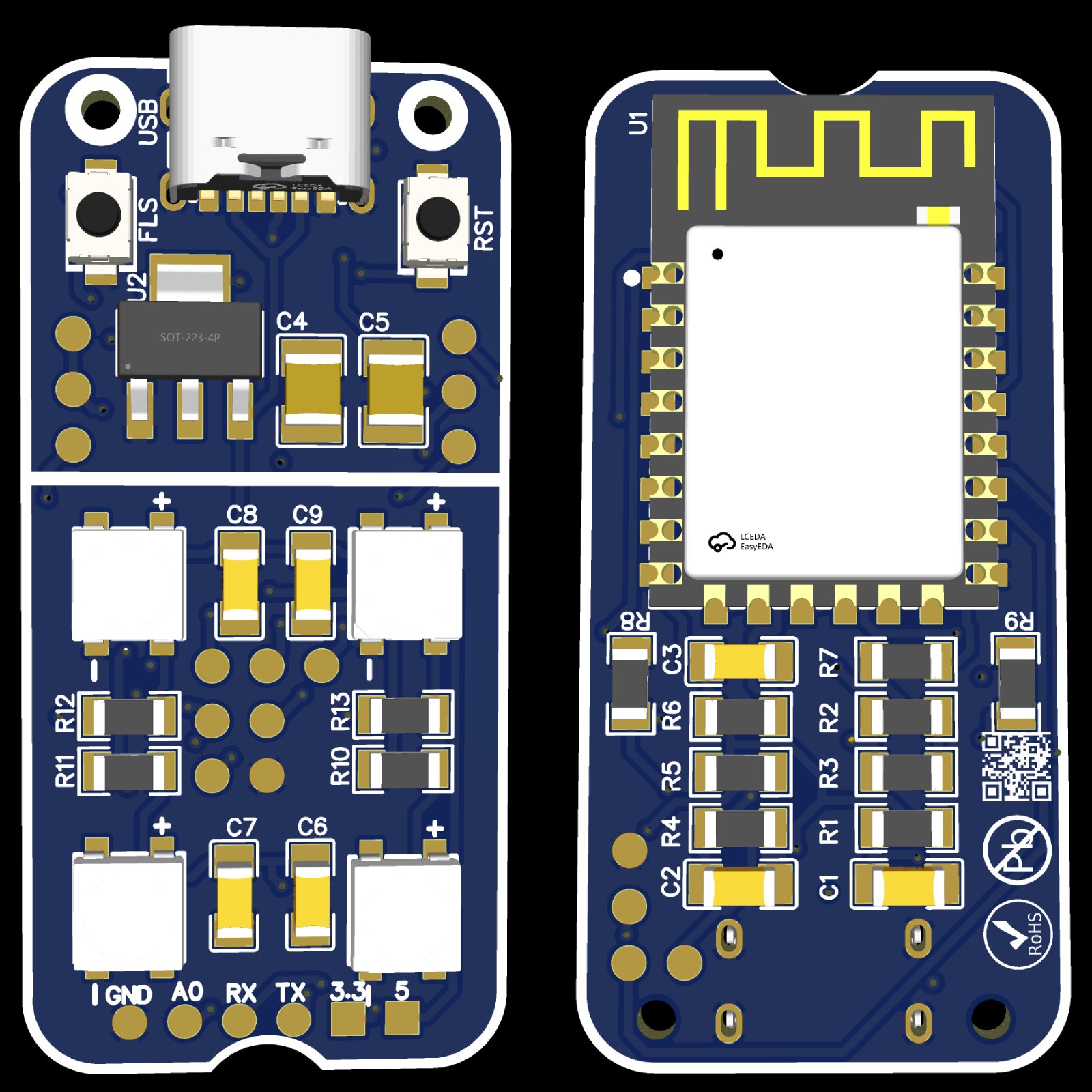

ESP tabanlı bağlantılı cihaz kartının iki yüzü

WI-FI · PCB

ESP tabanlı kontrol kartı

Kompakt formda kablosuz kontrol ve giriş çıkış bağlantıları için hazırlanmış bir kart çalışması.

Kompakt kart yerleşimi

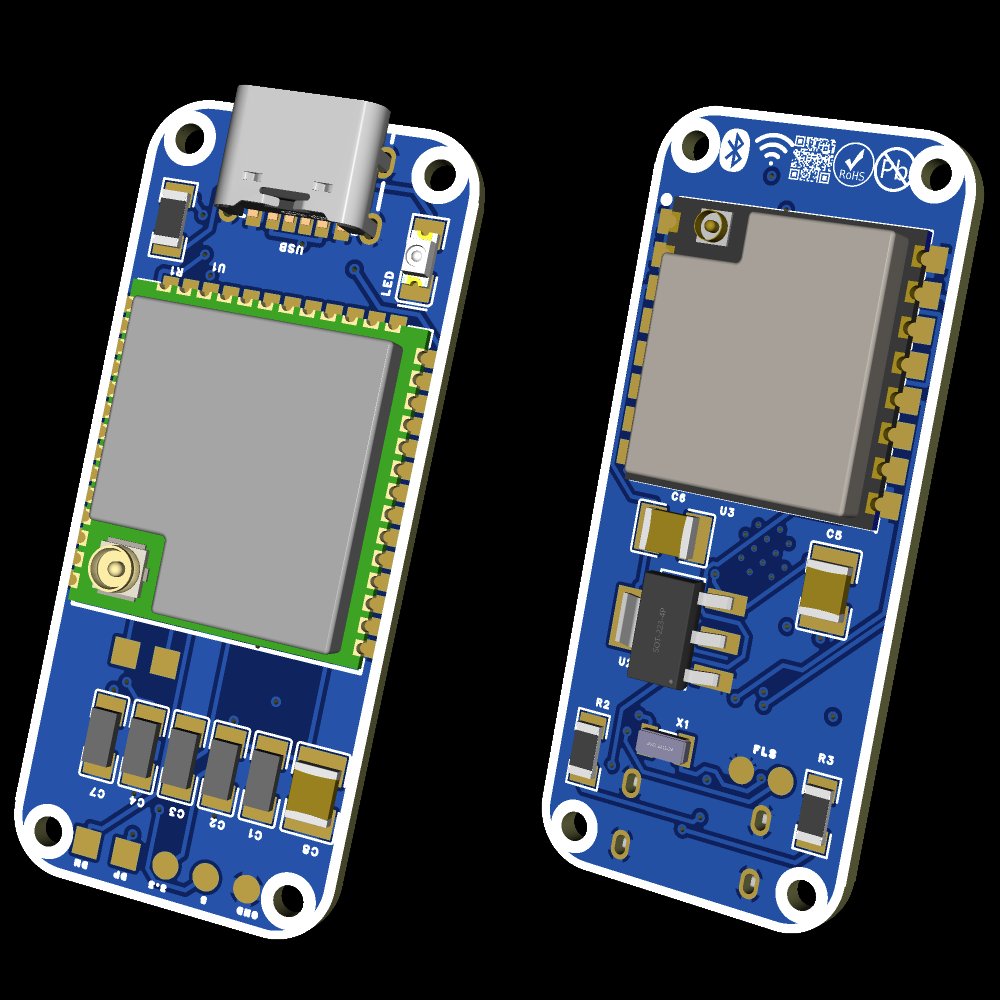

ESP32 ve kablosuz bağlantı modüllü kart tasarımının ön ve arka yüzü

ESP32 · KABLOSUZ

ESP32 bağlantı kartı

Güç, veri bağlantısı ve kablosuz iletişim bileşenlerini küçük bir kartta toplama çalışması.

İki yüzlü kart görselleştirmesi

03 / ÇALIŞMA BİÇİMİ

Belirsizliği azaltan
açık bir süreç.

İlk görüşmede hedefi ve kısıtları netleştirir, sonra ihtiyaç duyulan tasarım adımlarını belirleriz.

01 / KEŞİF

İhtiyacı anlarız

Kullanım senaryosu, boyut, güç, bağlantı ve bütçe gibi koşulları birlikte toplarız.

02 / TASARIM

Teknik yaklaşımı kurarız

Bileşen ve mimari kararlarından şematik ve kart yerleşimine geçeriz.

03 / DOĞRULAMA

Prototipi değerlendiririz

İlgili tasarım çıktıları üzerinden işlevi, bağlantıları ve iyileştirme ihtiyaçlarını gözden geçiririz.

04 / DEVİR

Çıktıları paylaşırız

Proje kapsamına göre tasarım dosyalarını, üretim çıktıları ve teknik notları düzenleriz.

04 / ANAKART HAKKINDA

Donanımın ayrıntılarını
seven bir çalışma alanı.

ANAKART, Doğukan Sahil'in elektronik kart ve gömülü sistem çalışmalarını bir araya getirir. Bu sitede tasarım örneklerini, çalışılan teknik alanları ve proje için iletişim yolunu bulabilirsiniz.

Bir fikrin hangi devreye, bileşene veya yazılıma ihtiyaç duyduğunu konuşmak için kısa bir proje özeti yeterli.

Doğukan Sahil hakkında

05 / SIK SORULANLAR

Başlamadan önce
bilmek isteyebilecekleriniz.

Yalnızca PCB yerleşimi için destek alabilir miyim?

Evet. Şematik hazırsa kart yerleşimi ayrı bir çalışma olarak ele alınabilir. Başlangıçta mevcut dosyalar, mekanik sınırlar ve üretim gereksinimleri incelenir.

Bir proje görüşmesi için ne paylaşmalıyım?

Ürünün ne yapacağını, temel bağlantıları, boyut ve güç koşullarını, varsa mevcut şematik veya prototipi anlatmanız yeterli. Eksik teknik kararlar görüşmede netleştirilebilir.

Gömülü yazılım ile kart tasarımı birlikte yürütülebilir mi?

Projenin ihtiyaçlarına göre donanım ve yazılım aynı kapsamda planlanabilir. Hangi mikrodenetleyicinin, arayüzün ve teslim çıktısının gerekli olduğu başlangıçta belirlenir.

Üretim dosyaları hazırlanıyor mu?

Proje kapsamına göre Gerber, delik dosyaları ve bileşen listesi gibi çıktılar hazırlanabilir. Montaj ve üretim gereksinimleri işin başında ayrıca tanımlanır.

BİRLİKTE ÇALIŞALIM

Bir elektronik fikriniz mi var?

İhtiyacı birkaç cümleyle anlatın. Uygun teknik yaklaşımı ve sonraki adımı konuşalım.
